非金屬膨脹節(jié)是一種用于風機、管道運行震動及管道變形的補償裝置。目前這種非金屬膨脹節(jié)應用越來越廣泛。非金屬膨脹節(jié)到底是一個什么樣子的呢，下面中浩小編_來給大家分析一下。

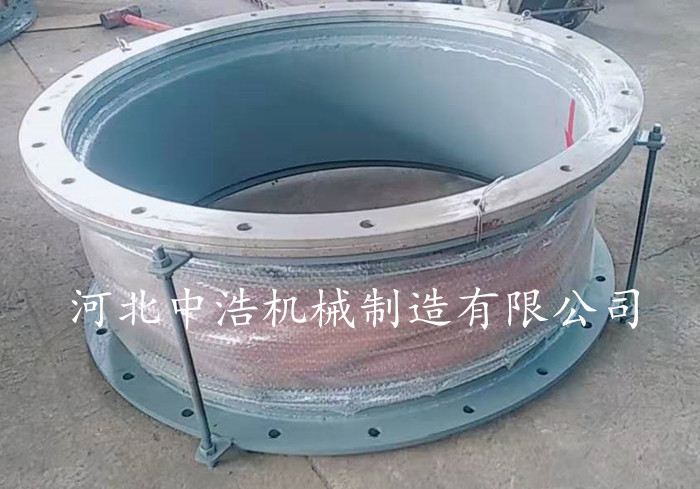

　　非金屬膨脹節(jié)是由蒙皮布、保溫棉、隔熱填料層、不銹鋼絲網、法蘭或者是接管組成。

　　蒙皮是非金屬膨脹節(jié)的主要伸縮體，是由性能優(yōu)良的硅橡膠或高硅氧聚四氟乙烯與無堿玻璃絲綿等多層復合而成，是一種高強密封復合材料。其作用是吸收膨脹量，防止漏氣和雨水的滲漏。

　　保溫棉是兼顧非金屬膨脹節(jié)的保溫和氣密性的雙重作用，它是由玻璃纖維布、高硅氧布和各類保溫棉氈等組成，其長度和寬度與外層的蒙皮一致，具有良好的延伸性和抗拉強度。

　　隔熱填料層是非金屬膨脹節(jié)絕熱的主要_，它是由多層陶瓷纖維等_材料組成，其厚度可根據流通介質溫度及_材料的導熱系數等通過傳熱計算確定。



　　不銹鋼絲網是用來保護非金屬膨脹節(jié)蒙皮的，阻止流通介質中雜物進入膨脹節(jié)和阻止膨脹節(jié)中絕熱材料的向外散失。不銹鋼絲網可以加在里面也可以加在外面，到底加在哪里是根據具體工況來決定。如果是正壓鋼絲網_加在外面，如果是負壓鋼絲網_加在里面。

　　有了以上這些還不算是一個完整的非金屬膨脹節(jié)，非金屬膨脹節(jié)是需要和風機或管道連接的，所以它的兩端還需要法蘭或是接管組成。

　　加工好的非金屬膨脹節(jié)都會進行檢驗是否合格，如果產品不合格_會出現泄漏情況。會出現這種情況的原因有很多。

　　1、設計缺陷造成的泄漏

　　采用非金屬膨脹節(jié)的缺點是安裝蒙皮時會出現一個凹槽，這個凹槽在機組運行時積蓄了大量的酸水，酸水會通過膨脹節(jié)織物慢慢滲透到固定膨脹節(jié)蒙皮的壓板螺絲上，造成螺絲松動和腐蝕斷裂，或織物層破壞，所有的酸水_會從斷裂的螺絲孔和蒙皮破損處流出，嚴重的會出現小瀑布現象，造成損壞地面和環(huán)境污染，嗆人的酸味給環(huán)境造成很大的破壞。嗆人的酸味給環(huán)境造成很大的破壞。從運行情況來看，一般一到兩年_會出現腐蝕和破損；大多廠家都采取了一些措施，比如中心開洞加一條引流管，但仍然阻止不了蒙皮的腐蝕穿透，反而由于溫度的變化造成引流管錯位而拉壞蒙皮，形成新的泄漏點，因此無法從根本上解決這個問題。另外，由于膨脹節(jié)為多層蒙皮設計，運行時各層間會出現積水現象，也是新換了膨脹節(jié)蒙皮還會滲水的主要原因。

　　2、材料的選擇引起的泄漏

　　生產蒙皮的廠家為對膨脹節(jié)蒙皮的理解不同所選材料也不同，一般為內外層為硅橡膠板，夾層為兩層無堿玻璃絲布加一層聚四氟蒙皮，硅橡膠不_，造成內層的過早破壞也是膨脹節(jié)泄漏的原因。建設時期為節(jié)約費用采用兩層無堿玻璃絲布加一層聚四氟蒙皮，外層用一層硅橡膠板，內層無堿玻璃絲布吸水后會很快滲透到固定膨脹節(jié)的螺絲，酸水會很快腐蝕掉螺絲，造成大量泄漏這個現象一般出現在建設時期，投運一月后_會出現泄漏。

　　3、安裝和運行引起的泄漏

　　由于非金屬膨脹節(jié)蒙皮都是軟性材料，固定螺絲一方面是固定蒙皮，另一方面是把蒙皮壓緊起密封作用，安裝時壓板長4-6米，所以后面的螺絲擰緊后前面的_會發(fā)生松動，造成積聚的酸水滲透到螺絲上腐蝕掉螺絲，因此安裝蒙皮需要反復的擰緊螺絲。另外，運行中由于震動等原因也會出現螺絲松動酸水滲透到螺絲上腐蝕掉螺絲，造成膨脹節(jié)泄漏。
